8.动态路由协议
Ⅰ - RIP
1.RIP协议
- RIP(Routing Information Protocol,路由信息协议）：距离矢量路由协议
- 计算跳数：最大15跳，16跳不可达，一般用于小型网络。
- 30s周期性更新路由表、180s无更新表示不存在、240s删除路由表。
- 支持等价负载均衡和链路冗余，使用UDP的520端口。
2.RIPv1与RIPv2对比
| RIPv1 | RIPv2 |
|---|---|
| 有类，不携带子网掩码 | 无类，携带子网掩码 |
| 广播更新 | 组播更新（224.0.0.9） |
| 周期性更新（30s） | 触发更新 |
| 不支持VLSM、CIDR | 支持VLSM、DIDR |
| 不提供认证 | 提供明文和MD5认证 |
3.距离矢量路由协议
- 使用距离矢量路由协议的路由器并不了解网络的拓扑，该路由器只知道：
- 自身与目的网络之间的距离。
- 应该往哪个方向或哪个接口转发数据包。
4.距离矢量路由选择协议的特点
- 周期性地（广播）整张路由表。
5.RIP路由的度量值
- RIP以跳数作为度量值，虽然简单，但事实上不科学，例如现在有两条路可选，它会选择经过路由器少的那条路，而不是带宽更大的那条路。
6.路由优先级
| 路由协议或种类 | 相应路由的优先级 |
|---|---|
| DIRECT | 0 |
| OSPF | 10 |
| IS-IS | 15 |
| STATIC | 60 |
| RIP | 100 |
| OSPF AS E | 150 |
| OSPF NSSA | 150 |
| IBGP | 255 |
| EBGP | 255 |
7.RIP防环机制
最大跳数：
当一个路由条目发送出去跳数自动加1，最大为16跳，16跳时不可达。
水平分割：
一条路由信息不会发送给信息的来源。
反向毒化：
把邻居学习到的路由信息设置为16跳，再发送给那个邻居。
抑制定时器和触发更新也可以防止环路。
8.RIP协议总结
- RIP（Routing Information Protocols，路由信息协议）。
- 应用较早、使用较为普遍的内部网关协议。
- 适用于小型网络，是典型的距离矢量路由协议。
- 使用UDP 520端口。
Ⅱ - OSPF
1.OSPF简介
- Open Shortest Path First，开放式最短路径优先协议。
- OSPF是一种链路状态路由协议。
- Open意味着公有，任何设备厂商都能够支持OSPF，是目前业内使用最广泛的IGP。
- 路由器之间交互的是链路状态信息，而不是直接交换路由。
- 每台OSPF路由器都知晓网络拓扑结构，采用SPF算法计算到达目的地的最短路径。
- 支持VLSM，支持手工路由汇总。
2.OSPF基本特点
适应范围广：
支持各种规模的网络。
快速收敛：
在网络的拓扑结构发生变化后立即发送更新报文，使这一变化在自治系统中同步。
无自环：
使用SPF最短路径树算法进行路由计算，不会产生环路。
区域划分：
允许网络被划分成区域来管理，链路状态数据库仅需和区域内其他路由器保持一致。减小对路由器内存和CPU的消耗。同时区域间传送的路由信息减小，降低网络带宽占用。
3.Router ID
Router Identifier，路由器标示符，用于在一个OSPF域中唯一地标识一台路由器，每台运行OSPF的路由器具备Router-ID。
相同OSPF区域内，禁止出现两台路由器的Router ID相同。
OSPF Router-ID可以通过手工配置的方式，或使用自动获取的方式。自动选取的机制是：若路由器存在loopback接口，则选最大的loopback接口IP地址，若无则选活跃的物理接口中IP地址最大的作RouterID（实际项目手工配置）。
Router-ID值遵循稳定第一的原则，不会抢占。如果需要更新RouterID：
1
2undo ip address //重配进程
reset ospf process //重启进程
4.OSPF Cost
- OSPF使用Cost“开销”作为路由度量值。
- OSPF接口cost=100M/接口带宽，其中100M为OSPF参考带宽，可以被修改。
- 每一个激活OSPF的接口都有一个cost值。
- 一条OSPF路由的cost值由该路由从起源一路到达本地的所有入接口cost值的总和。

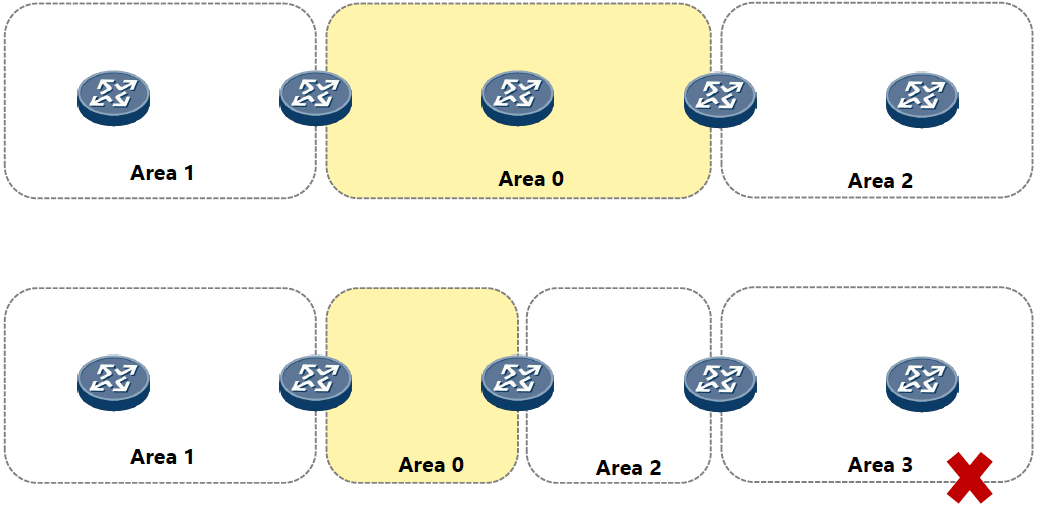

5.OSPF区域
所有非骨干区域必须与骨干区域直连。

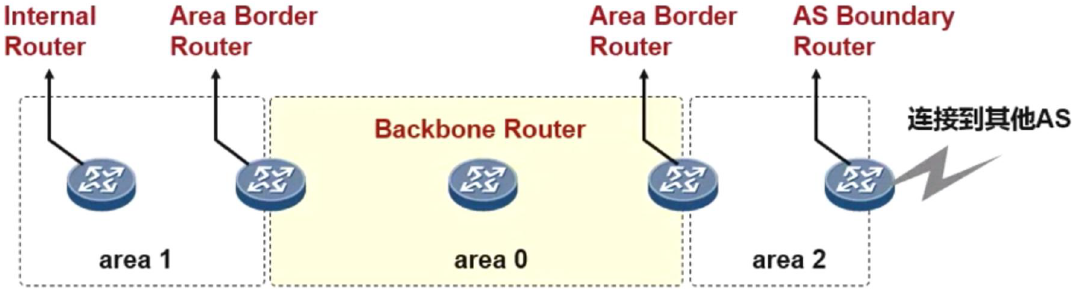

6.OSPF路由器角色
区域内路由器（IR，Internal Router）：
在区域内部的路由器。
区域边界路由器（ABR，Area Border Router）：
在区域与区域之间的路由器。
骨干路由器（BR，Backbone Router）：
位于area 0内的路由器。
AS边界路由器（AS Boundary Router）：
位于AS边界（与其他路由协议相邻接位置）的路由器。
7.OSPF总结
- OSPF(Open Shortest Path First，开放式最短路径优先协议）内部网关协议，链路状态路由协议，通过连通性、距离、时延、带宽等状态计算最佳路径，采用Dijkstra算法（也叫SPF算法）。
- 触发式更新、分层路由，支持大型网络。
- Area 0.0.0.0或者Area 0来表示，不是区域1。
- 点对点网络上每10秒发送一次hello，在NBMA网络每30秒发送一次，Deadtime为hello时间4倍。
- OSPF系统内几个特殊组播地址：
- 224.0.0.1–在本地子网的所有主机。
- 224.0.0.2–在本地子网的所有路由器。
- 224.0.0.5–运行OSPF协议的路由器。
- 224.0.0.6–OSPF指定/备用指定路由器DR/BDR。
- 目标地址224.0.0.5指所有路由器，用于发现建立邻居、还用于选出区域内的指定路由器DR和备份指定路由器BDR（DR/BDR组播地址是224.0.0.6）。
Ⅲ - BGP
1.BGP基础
- BGP（Border Gateway Protocol，边界网关协议）外部网关协议，用于不同自治系统AS之间，寻找最佳路由。
- 通过TCP 179端口建立连接，支持VLSM和CIDR，是一种路径矢量协议，目前最新版本是BGP4，BGP4+支持IPv6。
- Open建立邻居关系，Keepalive周期性探测邻居存活，每一个自治系统要选择至少一个路由器作为该自治系统的“BGP发言人”，支持增量更新，支持认证。可靠传输，防止环路。自治通信，策略选路。支持无类、支持聚合。
2.BGP四个报文
| 报文类型 | 功能描述 |
|---|---|
| 打开（Open） | 建立邻居关系 |
| 更新（Update） | 发送新的路由信息 |
| 保持活动状态（Keep alive） | 周期性确认邻居关系 |
| 通告（Notification） | 报告检测到的错误 |
