2.认识网络设备
Ⅰ- 网络设备框架
1.框式设备硬件模块

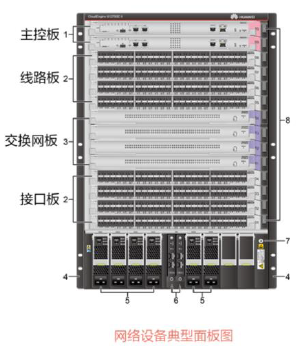

为了方便理解网络设备内部的各个功能模块以S12700E-8为例来讲解典型网络设备框架:
如下图所示:
1 - 主控板(MPU,Main Processing Unit):
负责整个系统的控制平面和管理平面。
2 - 交换网板(SFU,Switch Fabric Unit):
负责整个系统的数据平面。数据面提供高速无阻塞数据通道,实现各个业务模块之间的业务交换功能。交换网板,接口板上都有自己的管理芯片,与主控板共同组成整个设备的管理控制平面。
3 - 接口板(LPU,Line Processing Unit):
线路处理单元是物理设备上用提供数据转发功能的模块,提供不同速率的光口、电口。
1.1.主控板
提供了整个系统的控制平面和管理平面:
1 - 控制平面完成系统的协议处理、业务处理、路由计算、转发控制、业务调度、流量统计、系统安全等功能。
